WCCFTech分享GeForce RTX 3080 FE显卡开箱视频与图库
发布日期:2020-09-11 08:44:40  稿源:cnBeta.COM

外媒 WCCFTech 刚刚分享了英伟达 GeForce RTX 3080 FE 公版显卡的开箱视频与多角度特写图片,让我们对这款 Ampere GPU 架构的新品外观有了更细致的了解。首先是包装体积较以往任何时候都变得更加小巧,但主要配色从亮眼绿换成了更加高端大气的黑底白字加金色斜线。


包装盒内部的设计也有所变化,比如显卡从直立改成了略有些倾斜。

NVIDIA GeForce RTX 3080 FE Unboxing(via

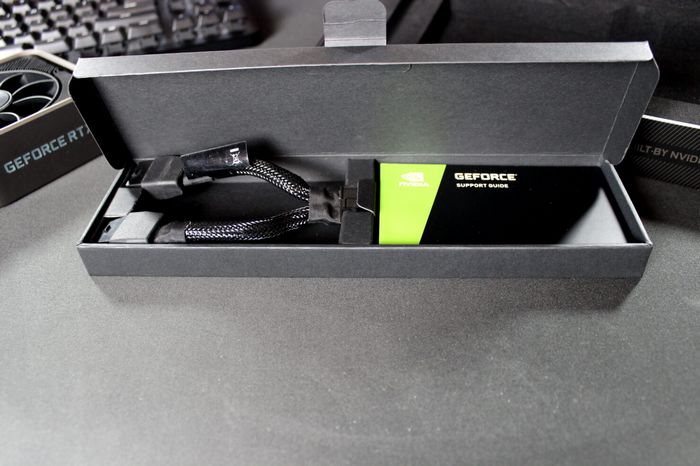

显卡下方是常见的说明书和全新的 microfit 辅助供电转接线(双 8-pin 转外形更小巧 / 可承载电流更高的 12-pin 连接器)。


规格方面,RTX 3080 配备了 68 组 SM 单元,共计 8704 个 CUDA 核心。


此外 RTX 3080 配备了新一代光线追踪(Ray-Tracing)、Tensor Core、以及全新的 SM 流处理器单元。


其它规格包括 272 个 TMU 纹理贴图单元、272 个 Tensor Core、96 组 ROP 光栅单元、以及 68 组 RT 光追核心。


RTX 2080 FE 显卡的 GPU 默认时钟频率为 1440 MHz、动态加速可达 1710 MHz,热设计功耗(TDP)为 320W 。


显存方面,英伟达为 GeForce RTX 3080 提供了 10GB @ GDDR6X 的规格。


美光最新 GDDR6X 显存的加持下,RTX 3080 可提供 19.0 Gbps 的显存速率。


结合 320-bit 的显存位宽,RTX 3080 的显存带宽达到了 760 Gbps 。

或许是集成度太高,12 针 microfit 电源接口被设置在了显卡侧身位置。

显示输出方面,RTX 3080 FE 公版显卡采用了标准的 3×DisplayPort + 1×HDMI 的设计。

散热器为标志性的正反双风扇设计,同时采用了相当具有吸引力的外形设计。

PCIe x16 接口特写

12-pin microfit 端子特写

RTX 3080 FE 显卡尾部特写

RTX 3080 FE 与 RTX 2080 Ti 对比

RTX 3080 官方参数

RTX 3070 / 3080 / 3090 规格一览
