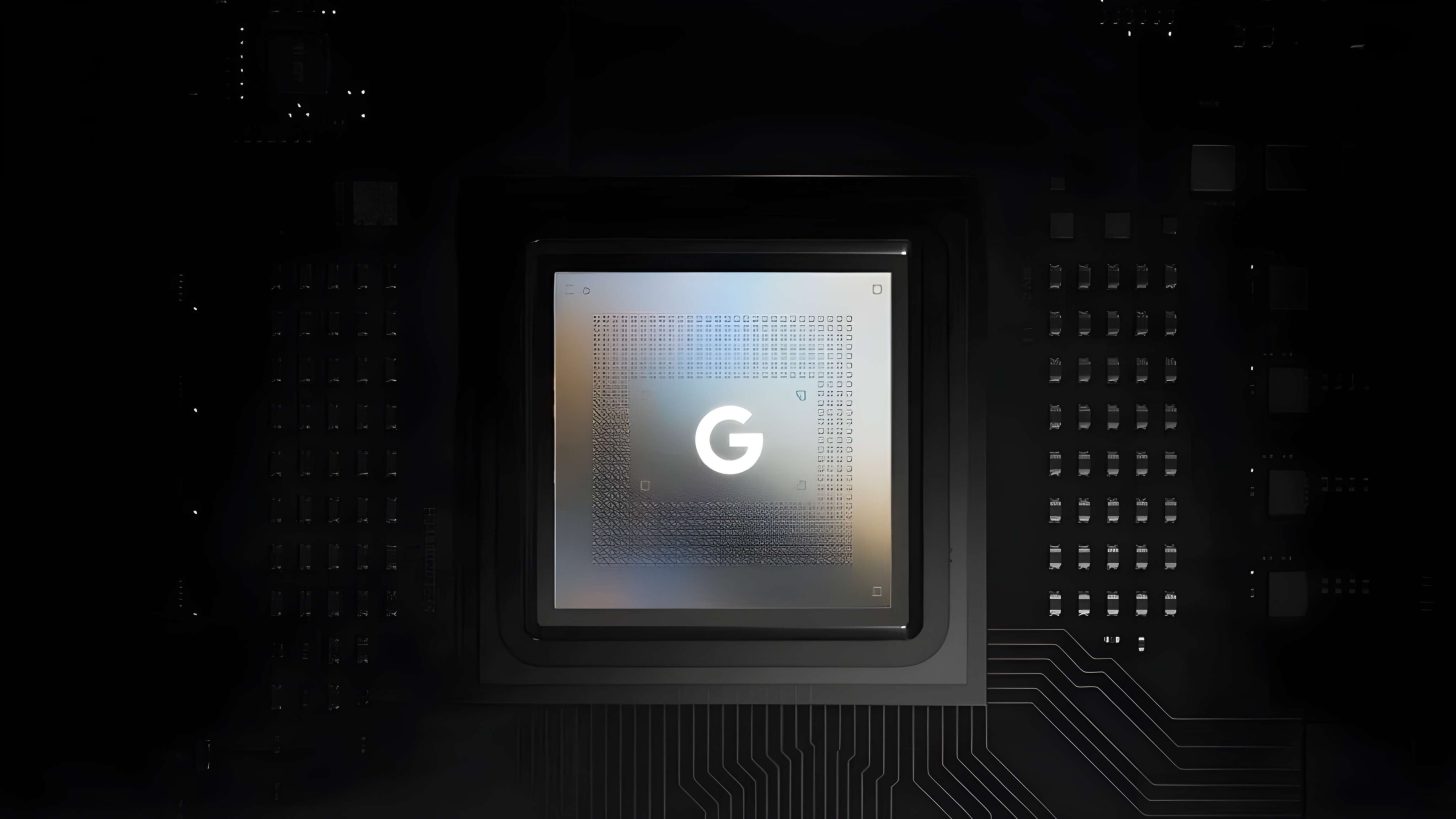

Google新一代 Tensor G6 系统级芯片（内部代号“Malibu”）正在逐渐浮出水面，这代产品延续了 Tensor 系列一贯的路线：在性能、功耗与成本之间做平衡，不过这一次，Google显然把权重进一步向成本控制倾斜，例如在 GPU 上选择了一款基于 5 年前架构的改版核心。

从制程工艺看，Tensor G6 与苹果 A20 一样，将采用台积电 N2（2nm）工艺，但不会使用价格更高、性能提升约 5%–10% 的 N2P 版本，相比基于 3nm 工艺的 Tensor G5，N2 仍能在能效方面带来实质提升。 这意味着在整体性能大致持平或略有进步的同时，G6 有望在功耗和发热控制方面优于上一代。

在 CPU 部分，Tensor G6 将从前代的 8 核缩减为 7 核，采用 1+4+2 的核心配置：1 颗主频 4.11GHz 的 ARM C1-Ultra 大核，4 颗主频 3.38GHz 的 ARM C1-Pro 核心，以及 2 颗主频 2.65GHz 的 ARM C1-Pro 核心。 这一“减核”选择被认为与Google一贯的成本考量密切相关，在多线程峰值性能上可能略逊于竞争对手，但在典型移动场景下仍能维持足够的性能输出。

GPU 是这代 Tensor G6 最具争议的部分之一。早期爆料曾指出，Google将采用 2021 年发布的 PowerVR CXT-48-1536 GPU，引发“上古 GPU”之说。 此后进一步消息显示，实际配置是其改良版 CXTP-48-1536，其中“P”被普遍认为代表更佳的功耗表现，类似于 Imagination 2025 年推出的 DXTP 系列。 尽管如此，这颗 GPU 仍基于约 5 年前的基础设计，基本可以确认这是Google为压缩成本、在 AI 侧投入更多预算而作出的“怪异但精打细算”的选择。

为弥补 GPU 端可能的短板，Tensor G6 在 AI 计算部分强化明显，采用代号为 “Santafe” 的双 TPU 设计：一颗面向主要 AI 负载的定制 TPU，负责复杂推理和大模型任务；另一颗“nano-TPU”则针对较简单的 AI 场景，强调更高能效。 这种双路径架构有望在日常使用中实现更细粒度的功耗管理，例如在后台或轻量任务中更多依赖 nano-TPU，以延长续航。

在安全与影像方面，G6 将引入新一代 Titan M3 安全芯片，为用户数据（包括加密密钥和生物识别信息）提供硬件级保护。 影像部分则采用代号为“Metis”的新图像信号处理器（ISP），搭配一个 GXP（Graphics eXtension Processor）单元，并与双 TPU 协同，目标是在计算摄影、视频处理和硬件加速图像处理方面提供更强的“软硬一体”能力。

内存与存储配置上，Tensor G6 支持 LPDDR5X 内存，顺应当前高端移动 SoC 的主流趋势。 在闪存规格上，这颗芯片大概率不会率先上马 UFS 5.0，而是继续支持 UFS 3.1 和 UFS 4.0，并根据不同 Pixel 11 机型配置不同版本，存在一线可能引入 UFS 4.1 支持。 在持续上涨的存储价格背景下，这种配置选择同样被视作在成本和体验之间的一种折中。

在成本方面，现阶段尚无 Tensor G6 的确切单价数据，不过 Tensor G5 的成本约为每颗 65 美元，可作为参考基线。 考虑到内存市场正在经历所谓“芯片通胀”，例如典型移动用 LPDDR5 模组在 2026 年一季度约为每 GB 10 美元，二季度预计均价将升至 19.3–19.8 美元区间，G6 的整体成本预计将高于上一代。

按照现有规划，Tensor G6 将首先搭载于 Pixel 11 系列手机上，预计发布时间为 2026 年 8 月。 从时间表来看，Google选择在先进 2nm 工艺仍属前沿且产能有限的时期切入，既可以维持与主要竞争对手在制程节点上的同步，又通过在 GPU 等部分“做旧”，把更多预算和功耗空间留给 TPU 以及安全、影像等差异化能力。

从整体设计哲学来看，Tensor G6 并非一款追求极致跑分和游戏性能的 SoC，而是更偏向以 AI 能力、影像处理和安全特性为卖点，围绕 Pixel 系列的软硬整合优势构建差异化体验。 在存储、GPU 等组件上“向后看”，叠加在制程、TPU、安全和 ISP/GXP 上“向前看”，构成了这代 Tensor 的典型“Google式平衡公式”。
