三星在尖端晶圆代工领域的竞争策略正悄然发生转变。最新曝光的Exynos系列处理器路线图显示，这家韩国科技巨头并不急于在工艺制程上冒进，而是计划在其2纳米环绕栅极（GAA）工艺节点上深耕数年，这意味着其首款1.4纳米Exynos芯片的问世可能要经历三代产品的更迭。

尽管这一战略调整可能会让台积电（TSMC）在1.4纳米这一更先进的制程上抢占先机，但行业分析认为，对于长期受到良率问题困扰的三星而言，此举不失为一剂利在长远的良药。

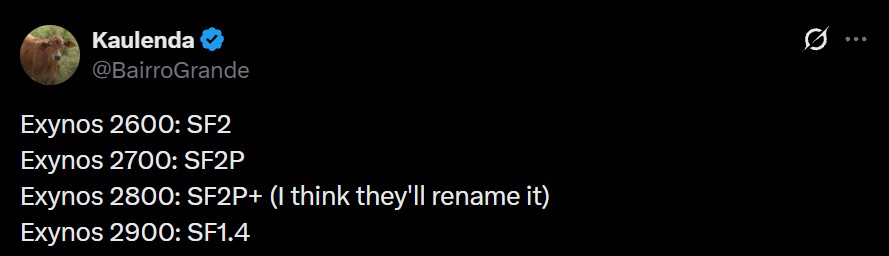

根据目前披露的细节，台积电预计最快将于2028年开始量产其1.4纳米工艺。相比之下，三星 commercial 商业化其1.4纳米节点的步伐将推迟至2029年左右，比竞争对手落后近一年的时间。具体到产品线上，三星首款迈入2纳米领域的芯片将是Exynos 2600，而随后的Exynos 2700和Exynos 2800预计将继续坚守2纳米阵营。其中，Exynos 2800或将采用名为SF2P+的第三代2纳米GAA工艺，通过逐步迭代来优化芯片的性能、功耗及面积表现。直到这三代产品交替完成后，作为首款1.4纳米SoC的Exynos 2900才将正式登场。

在过去，三星往往热衷于在制程技术上与台积电展开激烈的“首发”争夺战，以期在短时间内赢取行业关注。然而事实证明，在良率无法得到保证的前提下，激进的工艺升级极易给企业带来沉重的经济负担。由于台积电每张1.4纳米晶圆的预估成本可能高达45，000美元，三星负责Exynos品牌的设计部门（LSI）在向自家代工部门采购晶圆时，也面临着相似的巨额报价。如果在工艺尚未完全成熟、良率偏低的情况下仓促进入量产阶段，每一颗Exynos芯片的生产成本都将大幅飙升。

因此，三星选择不急于上马1.4纳米项目，而是将重心放在稳定和优化2纳米工艺良率上。通过给予1.4纳米制程更充裕研发和成熟周期的举措，不仅能保证LSI部门后续产品的商业可行性，更有望帮助三星代工业务早日扭亏为盈。这表明，在追求表面技术领先与保持企业长久盈利之间，三星正在以更务实的商业态度寻求一种更稳健的平衡。
