高通最新旗舰移动处理器骁龙8 Elite Extreme Gen 6正在通过一项新的封装设计解决高性能芯片长期面临的散热难题。最新测试结果显示，得益于“Offset PoP（偏移式封装）”技术，这款处理器在持续高负载运行时能够将达到温度上限的时间延长至上一代产品的两倍以上，从而显著提升持续性能表现。

长期以来，智能手机旗舰芯片普遍采用PoP（Package-on-Package）封装方案，即将LPDDR内存直接堆叠在处理器上方。这种设计能够节省空间，但也带来一个明显问题：内存位于芯片顶部后，会阻碍热量向外传导，从而增加散热难度。

在骁龙8 Elite Extreme Gen 6上，高通对这一传统设计进行了调整。

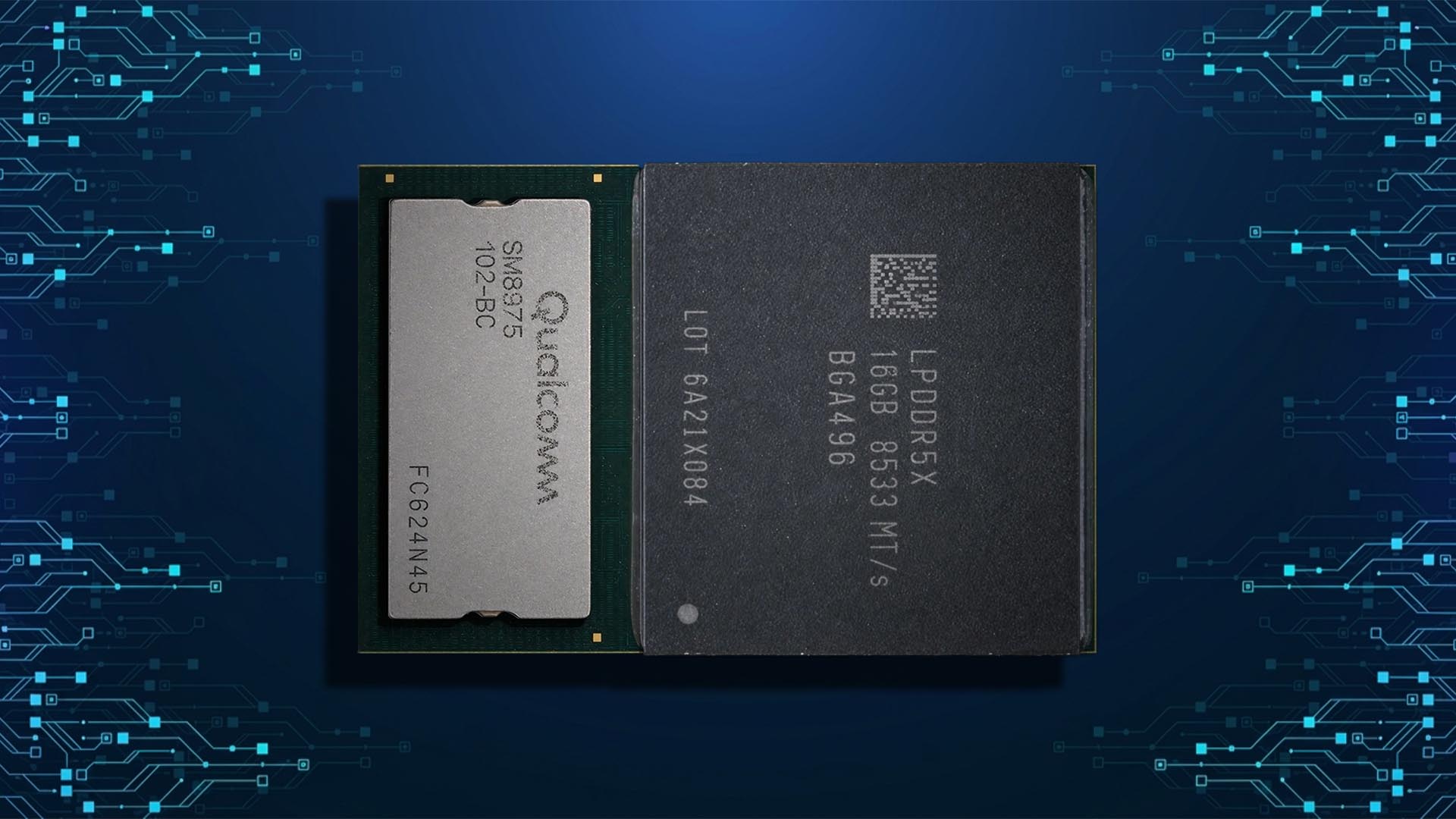

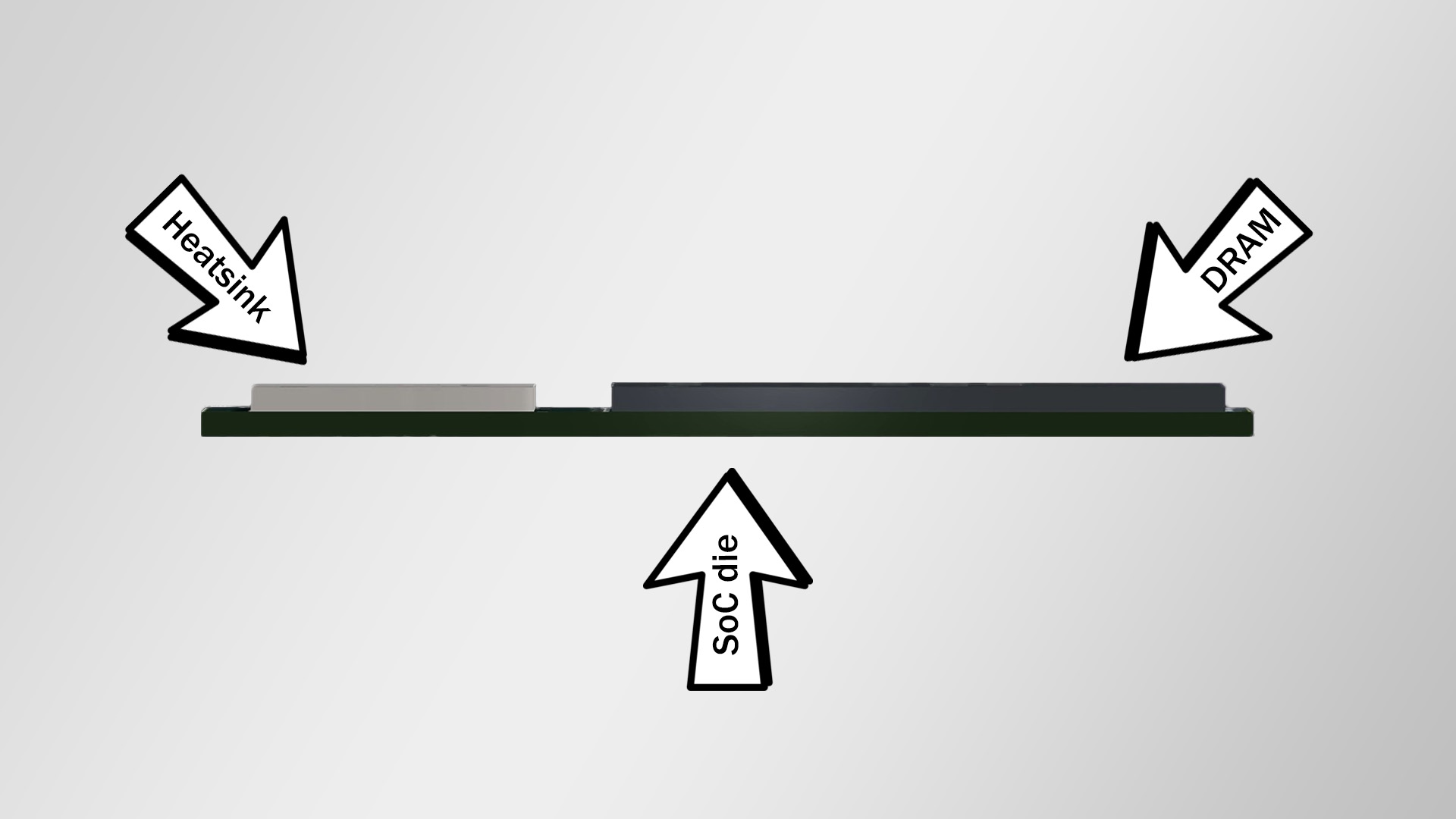

根据硬件评测机构和科技博主Geekerwan展示的结构图，新处理器依然保留了处理器与内存紧密集成的思路，但不再让内存完全覆盖于核心硅片正上方，而是将DRAM位置向侧面偏移，同时在芯片关键区域加入专门散热结构。这样的布局为热量释放提供了更加直接的路径。

业内人士指出，这种方案与三星近期在Exynos 2600上采用的Heat Pass Block散热设计存在相似思路，目的都是提升热量传输效率，并减少芯片因温度过高而降频的情况。

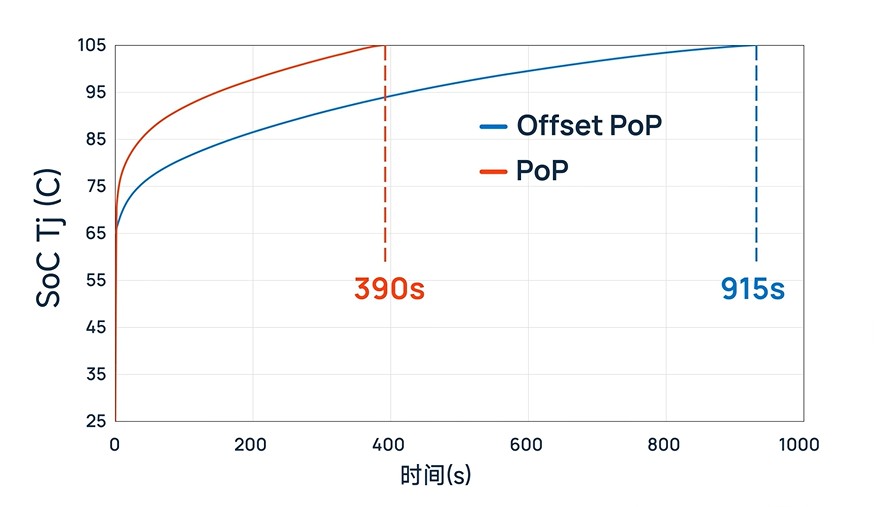

实际测试结果显示，新封装带来的改善相当明显。在高负载持续运行环境下，搭载Offset PoP封装的骁龙8 Elite Extreme Gen 6用了915秒才达到105摄氏度的温度门槛，相当于15分15秒。而采用传统PoP封装的骁龙8 Elite Gen 5仅用了390秒，即6分30秒便达到了相同温度水平。

换句话说，新一代处理器维持高性能状态的时间延长了超过两倍。

对于智能手机用户而言，这种变化的重要意义并不在于短时间跑分成绩，而在于真实使用体验。如今的大型手游、视频处理、生成式AI推理以及复杂多任务操作往往需要长时间持续释放性能，而温度正是限制手机发挥全部实力的关键因素之一。

如果处理器过快升温，系统通常会主动降低频率以避免过热，从而导致帧率波动、性能下降甚至机身明显发烫。而骁龙8 Elite Extreme Gen 6通过延缓温度上升速度，使设备能够在更长时间内维持高频运行状态。

除了封装进步之外，这一代旗舰平台还受益于台积电先进的2纳米N2P制程工艺。

更先进的制程不仅提高了能效，同时让芯片能够实现更高工作频率。据悉，骁龙8 Elite Extreme Gen 6最高频率可达到5.0GHz大关，成为高通迄今频率最高的移动处理器之一。

不过，高通显然意识到单纯提高峰值频率并不足以赢得实际体验竞争。对于现代移动设备而言，持续性能往往比瞬时峰值更重要。因此，新封装方案被视为这一代产品最关键的底层改进之一。

分析人士认为，过去几代旗舰芯片已经在短时间基准测试中达到极高水平，但消费者实际使用过程中更容易受到热量积累和降频影响。高通此次选择从封装和热管理层面进行优化，意味着移动芯片竞争正逐渐从单纯追求更高跑分，转向更强调长期稳定输出能力。

随着越来越多AI应用、本地大模型以及主机级手游登陆智能手机平台，持续性能的重要性还将进一步提升。对于即将上市的新一代Android旗舰机而言，骁龙8 Elite Extreme Gen 6的Offset PoP封装技术或许将成为其最值得关注的技术升级之一。
